1、HTFD型離心式風機箱概述

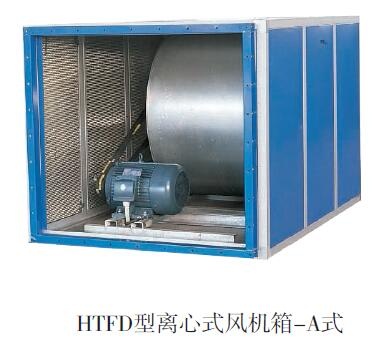

　　1.1.HTFD型離心式風機箱是-種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝環境需要。根據消防與通風的要求不同分A型和B型兩種類型，B型電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在280℃高溫條件下連續運行60分鐘以上;A型電機裝在箱體內，用于通風換氣。

　　1.2. 風機按直徑分為9 # - 4 0 #十三種規格系列風量為1650 ~ 112619 m 3/ h ， 全壓為299~1124Pa。HTFD型離心式風機箱經不斷的改進和開發，現可分為Ⅰ、Ⅱ、二種類型，其中Ⅰ型為單速型，Ⅱ型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz~50Hz。

　　1.3.為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4，適用于易燃、易爆氣體的場所。

　　1.4.為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。

　　1.5.風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。

　　2、HTFD型離心式風機箱工作條件

　　3、HTFD型離心式風機箱應用

　　4、HTFD型離心式風機箱配置

　　4.1標準配置

　　●葉輪; ●皮帶輪、皮帶;

　　●機殼(機殼、集流器、支架); ●皮帶罩(僅B式);

　　●電機; ●消聲型箱體;

　　●軸承(帶殼); ●電機調節道軌;

　　●主軸; ●進出口法蘭。

　　4.2備選件及附件(訂貨時注明是否購買)

　　※減振設備; ※控制箱;

　　※消聲器; ※對接法蘭;

　　※過濾器; ※電機防雨罩(僅B式)。

　　風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別是需要低噪聲、大風量通風排煙。

　　工作溫度：-20~+40℃(可連續運轉);

　　耐 高 溫：100℃(可連續運轉20小時);

　　280℃(可連續運轉60分鐘);

　　濕 度：小于90%;

　　介質條件：空氣;

　　工作電源：三相、380V/50Hz。

　　5、HTFD型離心式風機箱加工工藝

　　5.1.風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段，表面清潔平整、不存在焊接變形現象。

　　5.2.風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組-次拉伸而成(也可根據用戶需要采用鋁合金型材)，箱板為鍍鋅板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板，夾層超細玻璃棉，可進-步降低噪聲。產品可進行拆裝，現場安裝。

注：風機箱9#~18#電機安放在箱頂上，20#~40#電機安放在底下，如有特殊需求需要訂貨時注明。

7、HTFD型離心式風機箱性能參數表(1)

7、HTFD型離心式風機箱性能參數表(2)

7、HTFD型離心式風機箱性能參數表(3)

7、HTFD型離心式風機箱性能參數表(4)

7、HTFD型離心式風機箱性能參數表(5)

7、HTFD型離心式風機箱性能參數表(6)

7、HTFD型離心式風機箱性能參數表(7)

7、HTFD型離心式風機箱性能參數表(8)

7、HTFD型離心式風機箱性能參數表(9)

7、HTFD型離心式風機箱性能參數表(10)

7、HTFD型離心式風機箱性能參數表(11)

7、HTFD型離心式風機箱外形尺寸

　　備注：1.B型風機箱的寬度不包括皮帶罩寬度;高度不包括電機高度。

　　2.B型消防型風機箱9#~18#電機在箱體頂上，風機箱20#~40#電機放在底下，若電機仍要放在箱體上面，請在訂貨時注明。
