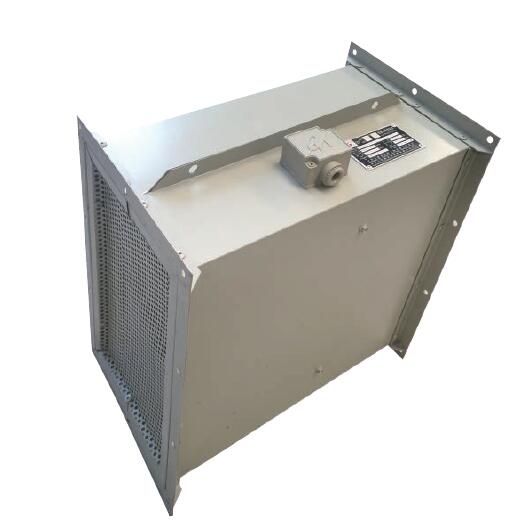

1、GDF型離心式管道風機概述

　　1.1.GDF型離心式管道風機，葉輪為前傾式多翼離心葉輪，單面吸風，風機設計成水平進出，

　　方形進出風口可直接與風管聯接。風機電機為空調專用電機，整機具有噪聲低，運轉平穩，使用壽命

　　長等特點。

　　1.2.風機按直徑分為140~500mm十六種規格。

　　系列風量為130~5500m3/h，全壓為45~470Pa。

　　1.3.為適應不同場所噪聲的要求，分為：

　　普通型：其全部材料為鍍鋅鋼板通過咬接成形;

　　消聲型：其風機部分為鍍鋅鋼板通過咬接成形，

　　箱體箱板為彩涂板內加消聲材料，框架為鋁合金型材，進出風口設有過濾網。

　　2、GDF型離心式管道風機工作條件

　　工作溫度：-20~+40℃;

　　濕 度：小于90%;

　　介質條件：空氣(含塵量不超過100mg/m3);

　　工作電源：三相380V/50Hz;

　　單相220V/50Hz(部分型號)。

　　3、GDF型離心式管道風機應用

　　風機廣泛應用于賓館、飯店、會議室、辦公樓、公共側所、商場等通風換氣之用。

　　4、GDF型離心式管道風機配置

　　4.1.標準配置

　　●葉輪; ●外轉子電機; ●機殼(蝸殼、集流器、電機支架);

　　●過濾網(僅消聲型); ●箱體(僅消聲型)。

　　4.2.備選件及附件(訂貨時說明是否購買)

　　※減振設備; ※控制箱; ※消聲器; ※對接法蘭。

　　5、GDF型離心式管道風機加工工藝

　　5.1.風機葉輪、機殼全為優質鍍鋅鋼板，全部模具生產，經咬接成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

　　5.2.消聲型風機箱板經數控折彎機折邊成形，以自攻螺栓連接而成。
