1、HTFD型離心式風機箱概述

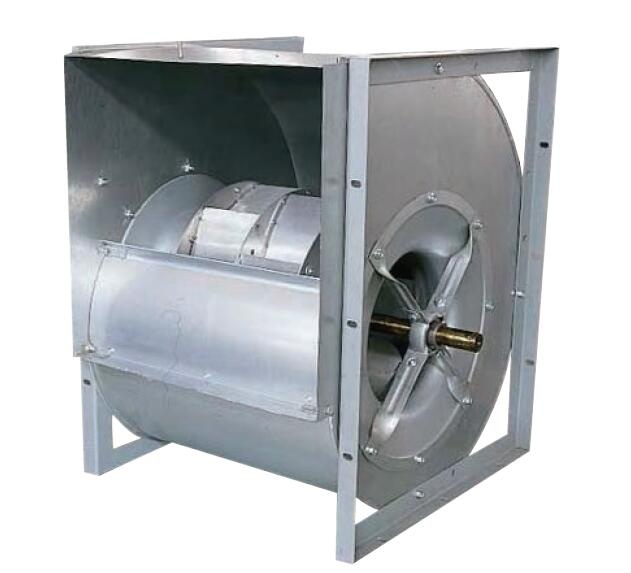

1.1.HTFD-Ⅴ型離心式風機箱是-種葉片為后傾式箱形離心風機，產品由低噪聲后傾葉片式離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同安裝環境需要。根據消防與通風的要求不同分A型和B型兩種類型，B型電機裝在箱體外用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在280℃高溫條件下連續運行60分鐘以上;A型電機裝在箱體內，用于通風換氣。
1 . 2 . 風機按葉輪直徑分為2 5 0 ~ 1 6 0 0 m m 十五種規格，系列風量為1000~300000m3/h，全壓為280~2300Pa。風機分單速和雙速，雙速風機配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要，風機也可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz~50Hz。
1.3.為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4，適用于易燃、易爆氣體的場所。
1.4.為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。
1.5.風機加配置初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。
2、HTFD-V型離心式風機箱工作條件
工作溫度：-20~+40℃(可連續運轉);
耐 高 溫：100℃(可連續運轉20小時);280℃(可連續運轉60分鐘);
濕 度：小于90%;
介質條件：空氣;
工作電源：三相、380V/50Hz。
3、HTFD-V型離心式風機箱應用
風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別是需要低噪聲、大風量通風排煙。
4、HTFD-V型離心式風機箱配置
4.1.標準配置
●葉輪; ●皮帶輪、皮帶; ●機殼(機殼、集流器、支架);
●皮帶罩(僅B式); ●電機; ●消聲箱體;
●軸承(帶殼); ●電機調節道軌; ●主軸;
●進出口法蘭。
4.2.備選件及附件(訂貨時注明是否購買)
※減振設備; ※控制箱; ※消聲器;
※對接法蘭; ※過濾器; ※電機防雨罩(僅B式)。
5、HTFD-V型離心式風機箱加工藝
5.1.風機葉輪、機殼為優質鋼板，全部模具化生產，采用焊接成形，葉輪經動、靜平衡校正，其平衡精度為不大于5.6級。
5.2.風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組-次拉伸而成(也可根據用戶需要采用鋁合金型材)，箱板為鍍鋅板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板，夾層超細玻璃棉，可進-步降低噪聲。產品可進行拆裝，現場安裝。

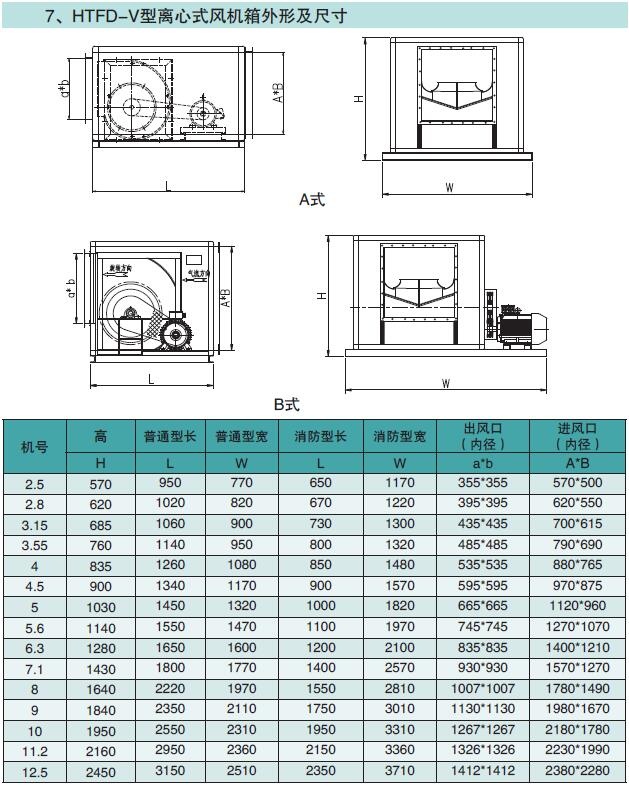

備注：1.B型風機箱的寬度不包括皮帶罩寬度。
2.B型消防型風機箱電機全部放在底下，若電機仍要放在箱體上面，請在訂貨時注明。
